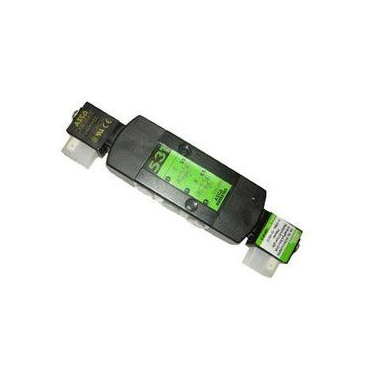

ASCO 531系列

特点

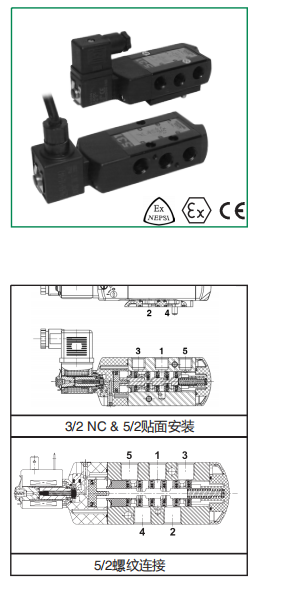

·“NAMUR”型式的电磁阀配有螺纹连接口和贴面安装接口。 "THREADED”型式的电磁阀只具有螺纹连接口。

·所有的排气口均为螺纹接口,可提供环境保护。特别适用于要求洁净的制药和食品行业。

·可避免液体,粉尘或者其他杂质进入电磁阀

概述

工作压差                                                  2- 10 bar [1 bar = 100 kPa]

流量(Qv在6 bar)                                      1100 V/min(ANR)

与流体接触的阀体材料

确认与阀体接触的介质在允许使用的介质范围内

阀体                         铝质,黑色阳极氧化

端盖(弹簧)                GLASS-filled PA

内部工件                   Zamak,不锈钢，(POM),铝质

密封圈                      NBR  PUR

动静铁芯                  不锈钢

屏蔽环                      铜

电磁阀温度范围的相关说明

阀的温度范围                            阀的温度范围(TS)取决于密封件的材质,正常工作情况下的介质的性质(例如:蒸汽)

电磁头的温度范围                     电磁头的温度范围取决于线圈的功耗等级(LP, RP, MP or BP)和必须遵循的规范

温度范围                                  电磁阀整体的工作温度范围是上述两者的上下限

电气特性

线圈耐温等级                      F

电气规范                      IEC 335

标准电压                             DC 24V - 48v

(可提供其他电压或60Hz电压产品)AC 24V - 48V -115V - 230V/50Hz

电气接线

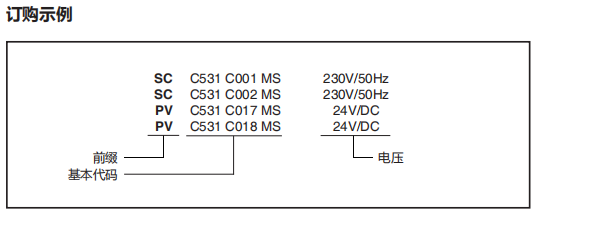

前缀                                                                                                连接

SC                            片状端子接头,带进线格兰,符合标准DIN 43650,11 mm, industry standard B,导线外径6-8 mm (型式01/03)

PV                            导线模铸在线圈上,长度2m(型式02/04

可选项

·其他管路螺纹接口标准

·带指示器和峰值电压的插头; 2m长电缆,只限于SC线圈(请联系ASCO NUMATICS )

·模压式电缆,标准长度2m (Type 02 /04)

安装

·每个电磁阀都配有安装维护说明

·无安装方向限制

·贴面安装的电磁阀配有两个转接板(NC3/2或5/2)用于与相对应的执行结构连接

·在恶劣的工作环境中,必须在排气口安装消音器以其他液体或粉尘进入电磁阀

·使用标准的螺栓或垫片

·标准接管螺纹: 8= NPT(ANSI 1.20.3); G=G(IsO 228/1)
